تكنولوجيا ويكسيان وقد حسّنت أجهزة السلفنة فائقة الكبر (178-240 أنبوبًا) وحققت تشغيلًا ناجحًا وانتشارًا واسعًا:

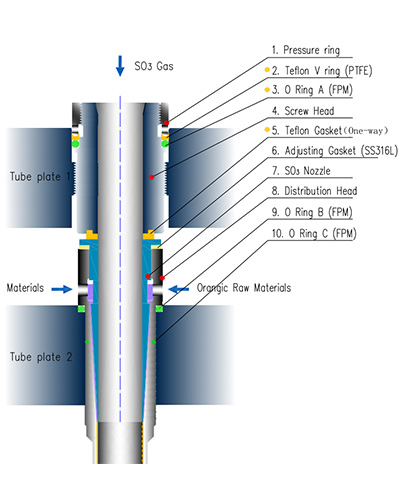

1. رأس المسمار: كما هو موضح في الشكل 1، تعمل الحشيات (العناصر 1-3) على منع تسرب ثاني أكسيد الكبريت، مما يحول دون الصدأ أو الالتصاق بين لوحة الأنبوب 1 والبرغي. العنصر 5 عبارة عن حشية أحادية الاتجاه، تتطلب عزم دوران أقل من نصف عزم دوران المعدات المستوردة، مما يقلل بشكل كبير من تشوه لوحة الأنبوب 1.

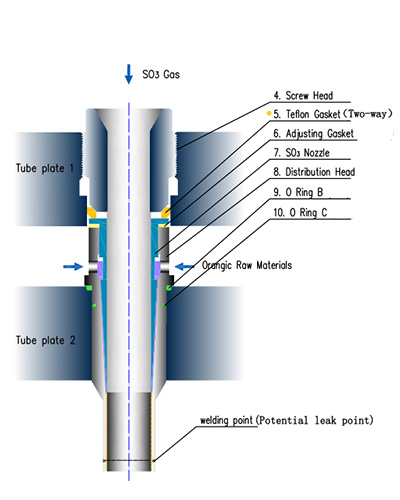

2. زيادة ارتفاع غرفة التوزيع: بفضل تحسين إحكام رأس البرغي، يمكن زيادة ارتفاع حجرة المواد العضوية بنسبة 25% أو أكثر، مما يقلل من فرق ضغط التدفق بين المركز والحافة لتوزيع متجانس، خاصةً في أجهزة السلفنة فائقة الكبر التي تحتوي على 178/192 أنبوبًا أو أكثر. أما أجهزة السلفنة المستوردة، والمحدودة بحشية ثنائية الاتجاه (البند 5، الشكل 2)، فتُثبّت عند 32 مم، مما يتسبب في فروق ضغط أعلى مع زيادة الحجم.

3. إعادة المياه المضغوطة: يؤدي تحسين إحكام رأس البرغي إلى زيادة قوة التثبيت على حلقة الإحكام (البند 9، الشكل 1)، مما يسمح بتدفق مياه التبريد على جانب الغلاف إلى ضغط يزيد عن 0.5 ميجا باسكال، ويتيح عودة المياه المضغوطة، مما يُغني عن استخدام مضخة دوران عالية الطاقة. أما التصميم المستورد (الشكل 2، البند 9) فيحتوي على كتلة تحديد، تحد من ضغط جانب الغلاف إلى ≤0.15 ميجا باسكال، وتمنع عودة المياه المضغوطة.

إرشادات تجميع وتفكيك جهاز السلفوناتور من ويشيان

(أ) احتياطات إزالة لوحة الأنابيب

1. قم بفك رؤوس البراغي (العنصر 4، الشكل 1) بعد فك حلقة الضغط قليلاً (العنصر 1)، ثم قم بإزالة جميع رؤوس البراغي.

2. بمجرد إزالة رؤوس البراغي، تختفي قوة رد فعل لوحة الأنبوب 1؛ ويمكن فك قضبان تحديد الموقع المركزية (1-3) وإزالتها برفق.

3. عادةً، تُزال لوحة الأنبوب رقم 1 كل سنة إلى سنتين. لتنظيف حجرة التغذية أو الفوهات، قم بإزالة البراغي فقط؛ ويمكن شفط الحطام بالمكنسة الكهربائية.

4. يمكن إعادة استخدام أختام رأس البرغي (العناصر 1-3)؛ لا حاجة لاستبدالها في كل مرة.

(ب) تركيب لوحة الأنبوب 1 ورأس المسمار

1. قم بوضع لوحتي الأنبوب 1 و 2 باستخدام قضبان الربط الثلاثة لتحديد الموقع لكل تخطيط أنبوب؛ ثم قم بربط الصواميل.

2. قم بتركيب القضبان المركزية (1-3) باستخدام مفتاح عزم دوران 400 مم (16 بوصة)، بحد أقصى 80 كيلو نيوتن، مع الشد بالتساوي؛ لا تستخدم قوة إضافية.

3. قم بربط مسامير قضبان التوجيه الأخرى بالتتابع، مع إنهاء الربط بشكل قطري لتجنب الإجهاد غير المتساوي وتسربات الحواف. افحص القضبان المركزية برفق.

4. تركيب رؤوس البراغي: قم بفك حلقة الضغط قليلاً، ثم شد البراغي باستخدام مفتاح عزم الدوران (35-45 كيلو نيوتن، يشير النقر إلى الوضع الصحيح)، وتأكد من توزيع الحمل بالتساوي، ثم شد حلقة الضغط.

(ج) اختبار التسرب والضغط

1. لا تختبر تسربات جانب الغلاف مع رؤوس البراغي غير المثبتة بإحكام؛ قم بربط قضبان الربط ورؤوس البراغي بإحكام أولاً.

2. أثناء دوران LAB، قم بفتح أنبوب التهوية في حجرة 1، وتحقق من حشية PTFE لكل مسمار (العنصر 5) والحلقة باستخدام مصباح يدوي أو ورقة جافة؛ تأكد من عدم وجود تسريبات.
